★豆知識について
　　ここに掲載されている情報は、お客様からのご要望にて、セフティックス活用のガイドライン的な情報です。詳細につきましては、
　お問い合わせ下さい。また、吊り作業を行う際には、有資格者の指示に従い、関連法規に基づき、遵守し、安全な吊り作業を行って下さい。　
☆豆知識　1)　吊り作業例　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

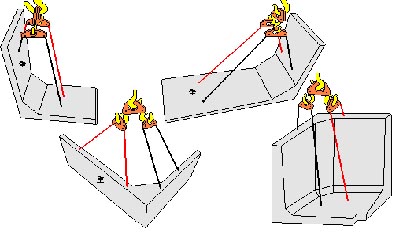

【吊り作業例】 ◇上記図は、基本的な吊り作業となります。 (許容範囲内であれば、上記4種全て同一セット作業可) ◇本体とワイヤーロープ

豆知識�@　：　左図の吊り作業は、吊り荷が許容 　　　　　　　範囲内であれば、全て同一セット行 　　　　　　　えます。 　　　　　　　※サイズ毎のW/R交換不要。 　豆知識�A　：　L形擁壁・L形コーナーに限らず、 　　　　　　　あらゆるコンクリート二次製品( 　　　　　　　ボックス・二分割製品・アーチ形状 　　　　　　　製品・特殊製品)等1点吊り作業化か 　　　　　　　ら8点吊り作業までの実績と経験が 　　　　　　　あります。 　豆知識�B　：　脱型→反転→施工までの一連の作 　　　　　　　業が可能に・・。 　　　　　　　　〔独自開発の一連反転作業〕 　　　　　　　※全ての作業をマニュアル化。 　豆知識�C　：　2t用〜最大50t用セットまで・・ 　　　　　　　全てに2重、3重の安全対策。 　　　　　　　〔本体とW/Rの関係・・他〕 　　　　目指してきたのは、3S(スリーエス) 　　　Safety(安全)Simple(簡単)Save(省力) 　豆知識�D　：　セフティックス吊り作業とW/Rの 　　　　　　　みの吊り作業との違い。 　※ セフティックス使用による吊り作業の場合、(左 　　図参照)1本のW/Rが両側へ垂れるため、全ての 　　W/Rへバランス良く負荷がかかり、遊んでしま 　　うW/Rが無い。 　※ W/Rのみでの3点吊り・4点吊りの様な多点吊 　　りの場合、負荷割合の偏りや遊んでしまうW/R 　　が発生し易く、結果、限られたW/Rによる強引 　　な吊り上げ作業となる事がある。

☆豆知識　2)　弥次郎兵衛効果

◇ 左図矢印の様に、ショルダー・セフティックス・バランシー 　の特徴として、本体部を引っ掛けたフック等を基点(軸)に左右が 　上下に動きます。 　　この動きにより、吊り荷(二次製品等)とW/Rへの衝撃を軽減し 　吊り荷・W/Rへの安全補助的効果があります。

☆豆知識　3)　セフティックス / バランシー セット方法(基本編)　　　　　

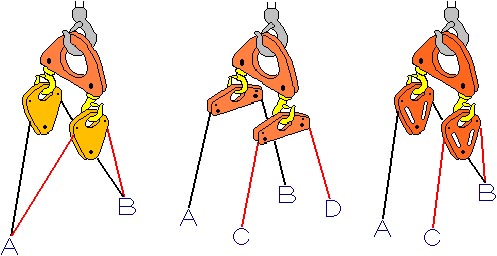

【�@：2点吊り】　【�A：4点吊り】　【�B：3点吊り】

＜EX.＞　 　【�@：2点吊り】→　重い側を A(B) とした時、 　　　　　　　　　　軽い側 B(A) となります。 　【�A：4点吊り】→　重い側を A&C (B&D) と 　　　　　　　　　　した時、軽い側 B&D (A& 　　　　　　　　　　C) となります。 　【�B：3点吊り】→　重い側を A&C とした時、 　　　　　　　　　　軽い側 B となります。 　※ �@�Aの場合は、どちらを重い側にし、どちらを 　　軽い側にするかは、任意となります。 　※ �Bの場合は、B 側が1点絞りのため、軽い側と 　　なります。

☆豆知識　4)　バランスとW/R
※荷重バランスの制限。
(吊り荷を強引に吊る事無く、各吊りピースに対する荷重バランスも考慮し、安全な吊り作業を行って頂きます。)

	《安全にご使用して頂くために・・。》 　※ 吊り荷の重心は、必ず吊り索内で行って下さい。 　　(重心が吊り索外の場合、大きな荷振れの原因になります。) 　※ 重心位置は、左図の様に 4:1 ( 若しくは 1:4 )以内で作業を行って下さい。 　　(制限を越えての作業は、水平吊りが行えない場合もあります。) 　※ 吊り索外側の荷重が、吊り索内の荷重より、重くならない様に作業を行って下さい。 　※ 最小吊り荷重は、セット許容荷重の15〜20%を必要目安として下さい。 　　(2t用の場合、荷重量300〜400kg以上) 　※ 左右各W/Rにかかる負荷割合が異なる場合、片側にかかる負荷は何れも表示許容荷 　　重の 1/2 以内にてご使用下さい。(W/R1本当)
	※左図緑色∠を巾角、オレンジ色∠を吊り角とします。 　　注意：　吊り荷の重量が1tonの時、1tonの力では吊り上げる事は出来ません。 　　　　　　また、左図の吊り角等によっては、W/R耐力等に吊り角係数を考慮 　　　　　　しなければなりません。 　　　　　　吊り作業は、吊り∠60°以内を基本として行って下さい。 　　　　　　(∠60°= 吊り角係数1.154)

☆豆知識　5)　セフティックス / バランシーのツボ　　　　　　　　　　　　

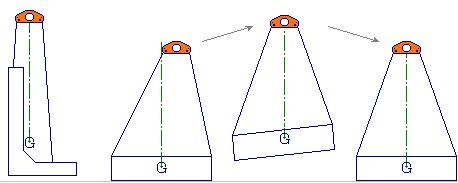

※ 水平吊りのコツ！ 　1-　左図(L型擁壁等)の様に、おおよその重心位置が 　　解る場合は、セフティックス(クレーンフック)は重 　　心上にて、静かに吊り上げます。 　(バランスの良い水平吊りの基本は、重心上での吊上げ) 　2-　重心が解らない場合は、重心位置と予想される 　　位置にて一旦静かに吊り上げます。このとき軽い 　　側から吊り上がり、バランスをとるために重い側 　　は軽い側へ移動しようとします(この移動が荷振れ 　　となります。周囲の状況・安全確認を充分に行い、 　　静かに作業を行って下さい)。 　3-　2-の連続作業として、吊り上げ後、荷は傾いた 　　状態になりますが、セフティックス(クレーンフッ 　　ク)下に重心がきています。そのままの位置で静か 　　に荷を降ろし、W/Rを一旦弛ませ、再度静かに吊 　　り上げます。 　※-　狭小にて吊り上げが困難な場合は、荷を地切り 　　せずに少し荷を吊り上げます。このとき軽い側から 　　吊り上がりますので、一旦荷を降ろし、吊り上がっ 　　た軽い側とは反対側へクレーンを移動させ、調整を 　　行います。

☆豆知識　6)　セフティックス W/Rについて

※ セフティックスに使用するW/Rの長さは、左図矢印範囲内の長さ(有効範囲長さ)を 　　示します。 　※ 実際のW/Rの長さは、本体ドラムに巻きつける分長くなります。 　※ W/Rは、必ず指定ロープをご使用下さい。(長さ等特注対応可能) 　※ 日々の点検を怠らず、早め早めの交換をお勧めします。
